Shanghai Antishicnc Machine Equipment Co., Ltd. เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ของเครื่องกลึงซีเอ็นซี 4 แกนที่น่าเชื่อถือที่สุดในประเทศจีน ซึ่งเชี่ยวชาญในการจัดหาเครื่องจักรคุณภาพสูงในราคาต่ำ เรายินดีต้อนรับอย่างอบอุ่นให้คุณขายส่งเครื่องกลึงซีเอ็นซี 4 แกนทนทานเพื่อขายที่นี่จากโรงงานของเรา
คำอธิบาย
ภาพรวมผลิตภัณฑ์

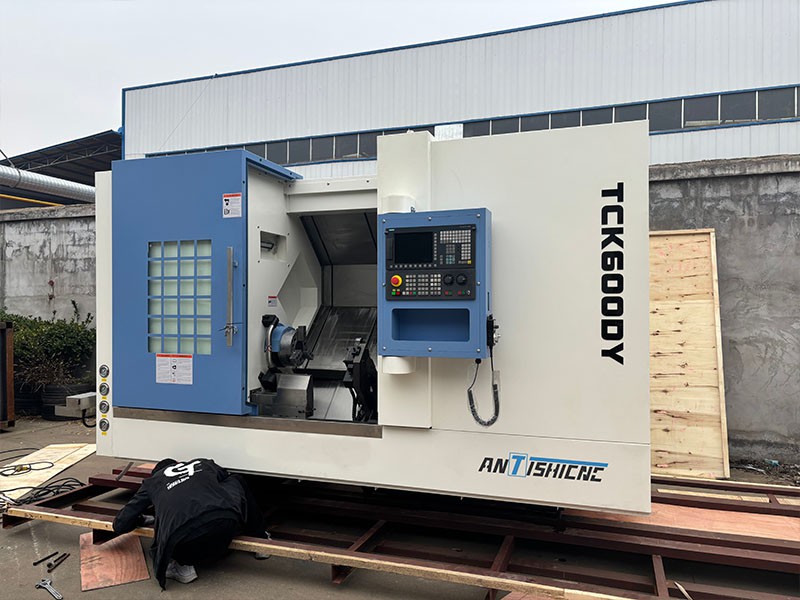

- เครื่องกลึงซีเอ็นซีแกน TCK600Y-500 4 เป็นเครื่องจักรคอมโพสิตกลึงเบดเอียงที่มีความแข็งแกร่งสูง ออกแบบมาเพื่อการผลิตจำนวนมากที่มีประสิทธิภาพสูงและมีความแม่นยำสูง โดยผสานการกลึง การกัด การเจาะ การต๊าป และการกลึงปาดหน้าด้านท้ายไว้ในการจับยึดเพียงครั้งเดียว ซึ่งใช้กันอย่างแพร่หลายในการประมวลผลชิ้นส่วนเพลาและแผ่นดิสก์ในอุตสาหกรรมยานยนต์ มอเตอร์ แบริ่ง ไฮดรอลิก และการบินและอวกาศ
- เครื่องใช้เตียงเหล็กหล่อ 45 องศา, ลูกกลิ้งเชิงเส้นตรงแบบลูกกลิ้งสำหรับงานหนัก 45 มม.- และเซอร์โวมอเตอร์ 12Nm บนแกน X/Z/Y ทำให้มีความมั่นคงแข็งแรงภายใต้สภาวะการตัดเฉือนที่หนักหน่วง ความแม่นยำของตำแหน่ง: 0.01 มม. ความแม่นยำในการวางตำแหน่งซ้ำ: 0.006 มม. ความแม่นยำในการตัดเฉือนถึงเกรด IT6–IT7 ทำให้มั่นใจถึงความสม่ำเสมอและความเสถียรสูงสำหรับการผลิตเป็นชุด
ข้อได้เปรียบหลักของเครื่องกลึงซีเอ็นซี 4 แกนของเรา
มีความแข็งแกร่งสูงและประสิทธิภาพการตัดหนัก
- เตียงเหล็กหล่อในตัว 45 องศา ปรับให้เหมาะสมโดย ANSYS
- รางนำเชิงเส้นแบบลูกกลิ้งความแม่นยำ 45 มม
- ลดการสั่นสะเทือนและการเสียรูปได้อย่างมีประสิทธิภาพ
- ประสิทธิภาพที่มั่นคงในการตัดหนัก
ความแม่นยำสูง-
- ความแม่นยำในการวางตำแหน่งซ้ำของแกน X-: 0.006 มม
- ความแม่นยำของตำแหน่งแกน Z- ซ้ำ: 0.008 มม
- เกรดการตัดเฉือน: IT6–IT7
- ความสม่ำเสมอสูงสำหรับการผลิตจำนวนมาก
4-คอมโพสิตเครื่องกลึงแกน
- รองรับการกลึง เกลียว การกัด การเจาะ การต๊าป
- แกน Y- ช่วงชัก ±50 มม. สำหรับการตัดเฉือนเยื้องศูนย์

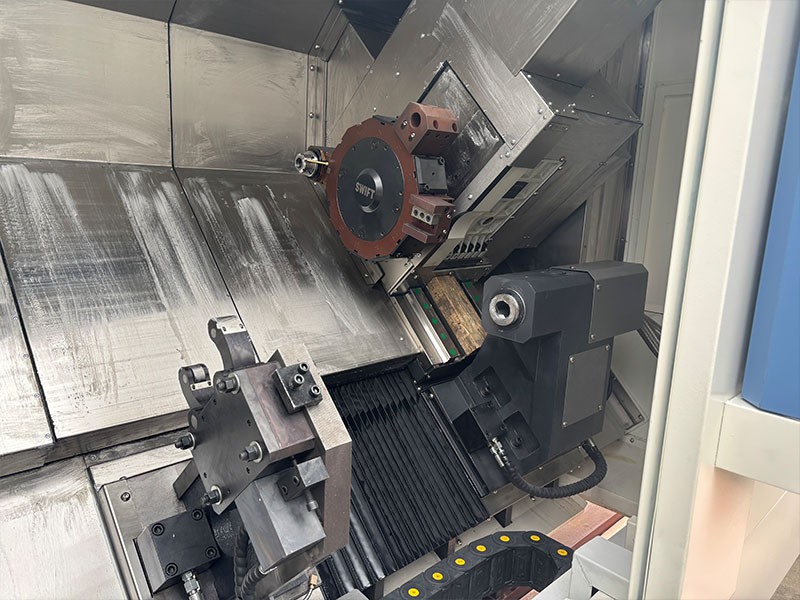

- ป้อมปืนเครื่องมือไฟฟ้า BMT55 12 สถานี
- การหนีบครั้งเดียว-มีประสิทธิภาพสูง
มีเสถียรภาพและเชื่อถือได้
- มอเตอร์สปินเดิลกำลังสูง 11kW-
- ส่วนท้ายไฮดรอลิก (Mohs 5#)
- การเคลื่อนไหวที่รวดเร็ว: X=15ม./นาที, Z=18 ม./นาที
- ปฏิบัติตามมาตรฐานความแม่นยำสากล GB/T 16462
พารามิเตอร์ทางเทคนิค
รุ่น: TCK600Y-500 4 เครื่องกลึง CNC แกน
|
พารามิเตอร์ |
หน่วย |
TCK600Yx500 |
|
|
ช่วงการประมวลผล |
สูงสุด แกว่งไปมาบนเตียง |
มม |
Φ650 |
|
สูงสุด สวิงเหนือรถม้า |
มม |
Φ420 |
|
|
ความยาวการประมวลผลสูงสุด |
มม |
Φ500 |
|
|
เส้นผ่านศูนย์กลางการประมวลผลสูงสุด |
มม |
Φ500 |
|
|
ระยะห่างระหว่างศูนย์กลางทั้งสอง |
มม |
650 |
|
|
แกน |
แรงบิดของมอเตอร์แกน X- |
นิวตันเมตร |
12 |
|
แรงบิดของมอเตอร์แกน Z- |
นิวตันเมตร |
12 |
|
|
แรงบิดของมอเตอร์แกน Y- |
นิวเม็กซิโก |
12 |
|
|
ระยะเคลื่อนที่ของแกน X- |
มม |
280 |
|
|
จังหวะแกน Z- |
มม |
650 |
|
|
จังหวะแกน |
มม |
±50 |
|
|
แกนหมุน |
ประเภทปลายแกนหมุน |
A2-8 |
|
|
หมุนแกนผ่านรู |
มม |
Φ86 |
|
|
มอเตอร์แกนหมุน |
กิโลวัตต์ |
11 |
|
|
เส้นผ่านศูนย์กลางแท่งสูงสุด |
มม |
Φ75 |
|
|
หัวจับกลวงไฮดรอลิก |
นิ้ว |
10 |
|
|
ความเร็วสูงสุดแกนหมุน |
รอบต่อนาที |
3000 |
|
|
หางปลา |
หางปลา |
การดึงไฮดรอลิก + ล็อคไฮดรอลิก + ปลอกไฮดรอลิก |
|
|
เรียวแขน Tailstock |
โมห์ส 5# |
||
|
Ailstock แขนโรคหลอดเลือดสมอง |
มม |
120 |
|
|
การเดินทางหางสต็อก |
มม |
350 |
|
|
ความเร็ว |
แกน X- ความเร็วในการเคลื่อนที่ที่รวดเร็ว |
เมตร/นาที |
15 |
|
แกน Z-มีความเร็วในการเคลื่อนที่ที่รวดเร็ว |
เมตร/นาที |
18 |
|
|
แกนเคลื่อนที่เร็วเร็ว |
เมตร/นาที |
6 |
|
|
ป้อมปืนเครื่องมือไฟฟ้า |
ความจุเครื่องมือ |
BMT55/12-สถานี |
|
|
ขนาดก้านเครื่องมือกลึง |
มม |
25×25 |
|
|
แม็กซ์ เส้นผ่านศูนย์กลางเครื่องมือที่น่าเบื่อ |
มม |
Φ32/40 |
|
|
หัวเพาเวอร์ |
ER25 |
||
|
มอเตอร์หัวเพาเวอร์ |
นิวตันเมตร |
12 |
|
|
ความแม่นยำ |
ความแม่นยำของตำแหน่งแกน X- |
มม |
0.01 |
|
ความแม่นยำของตำแหน่งแกน |
มม |
0.012 |
|
|
ความแม่นยำของตำแหน่งซ้ำของแกน X- |
มม |
0.006 |
|
|
ความแม่นยำของตำแหน่งซ้ำของแกน Z- |
มม มม |
0.008 |
|
|
คนอื่น |
ความจุของแหล่งจ่ายไฟ |
เควีเอ |
22 |
|
ลดปริมาตรถังของเหลว |
L |
350 |
|
|
ความสามารถในการรับน้ำหนักตรงกลางสอง- |
กก |
600 |
|
|
น้ำหนักสุทธิของเครื่องมือกล |
กก |
5800 |
|
|
ยาว*กว้าง*สูง |
3200*2100*2350 |
||
การใช้งานในอุตสาหกรรมและชิ้นส่วนแปรรูป
เครื่องกลึง CNC ของเราถูกนำมาใช้กันอย่างแพร่หลายใน:
ชิ้นส่วนยานยนต์ (เพลา เกียร์ ดุมล้อ)
มอเตอร์และเครื่องมือไฟฟ้า
การผลิตตลับลูกปืน
ส่วนประกอบไฮดรอลิกและนิวแมติก
ชิ้นส่วนที่มีความแม่นยำด้านการบินและอวกาศ
การประมวลผลชิ้นส่วนแบบหมุนที่มีปริมาณสูง-
เหตุใดจึงเลือกเราเป็นผู้ผลิตของคุณ
ความแข็งแกร่งของโรงงานมืออาชีพ
เรามีความเชี่ยวชาญ 20+ ปีในการผลิตเครื่องมือกล CNC โดยมีผลิตภัณฑ์ที่ส่งออกไปยัง 50+ ประเทศและการควบคุมคุณภาพที่ได้รับการรับรอง ISO9001 ทำให้มั่นใจได้ถึงการผลิตจำนวนมากที่มั่นคงและเชื่อถือได้สำหรับลูกค้าทั่วโลก
ความแม่นยำสูงและคุณภาพมีเสถียรภาพ
เครื่องกลึงซีเอ็นซี 4 แกนของเรามีความแม่นยำในการวางตำแหน่งซ้ำ 0.006 มม. และเกรดการตัดเฉือน IT6–IT7 โดยมีอัตราผลตอบแทนส่งผ่านครั้งแรก 99.5%+- โครงสร้างความแข็งแกร่งสูง-ช่วยยืดอายุการใช้งานได้มากกว่าหรือเท่ากับ 3 ปี
การปรับแต่ง OEM และ ODM เต็มรูปแบบ
เรามีการปรับแต่งแบบครบวงจร-ซึ่งรวมถึงขนาดเครื่องจักร สปินเดิล ระบบ CNC ระบบอัตโนมัติ โลโก้ และรูปลักษณ์ โซลูชันที่ออกแบบโดยเฉพาะช่วยลดต้นทุนการประมวลผลของคุณลง 15%–30%
จัดส่งที่รวดเร็วและหลังการขายทั่วโลก-
โมเดลมาตรฐานจะได้รับการจัดส่งภายใน 15–30 วัน พร้อม-การติดตั้งที่ไซต์งาน การทดสอบการใช้งาน และการฝึกอบรมผู้ปฏิบัติงาน นอกจากนี้เรายังให้การสนับสนุนระยะไกลตลอด 24 ชั่วโมงและการจัดหาอะไหล่ที่รวดเร็วทั่วโลก
รองรับบริการ OEM และ ODM สำหรับเครื่องกลึง 4 แกน
เราสนับสนุนการปรับแต่ง OEM และ ODM สำหรับเครื่องกลึง CNC 4 แกนอย่างเต็มที่
- โครงสร้างเครื่องจักร สี โลโก้ และรูปลักษณ์ที่ปรับแต่งเองได้
- ความเร็วสปินเดิล ระยะชัก หัวจับ และช่วงการประมวลผลแบบกำหนดเอง
- ระบบ CNC แบบกำหนดเอง (Fanuc, Syntec ฯลฯ)
- การรวมระบบอัตโนมัติ: ตัวโหลดอัตโนมัติ, ตัวขนถ่าย, สายการผลิต
- การออกแบบที่กำหนดเองสำหรับวัสดุพิเศษและชิ้นส่วนที่ซับซ้อน
- MOQ ที่ยืดหยุ่นสำหรับผู้จัดจำหน่ายและพันธมิตรแบรนด์ทั่วโลก
คำถามที่พบบ่อย
ถาม: 1. เครื่องกลึง CNC 4 แกนใช้ทำอะไร?
ตอบ: ใช้สำหรับการกลึงคอมโพสิต-การกลึงที่มีความแม่นยำสูง-ของชิ้นส่วนเพลาและจาน ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์ การบินและอวกาศ มอเตอร์ และตลับลูกปืน
ถาม: 2. ความแม่นยำของ TCK600Y-500 คืออะไร?
ตอบ: ความแม่นยำในการวางตำแหน่งซ้ำคือ 0.006 มม. ความแม่นยำในการตัดเฉือนถึงเกรด IT6–IT7
ถาม: 3. รองรับการกัด การเจาะ และการต๊าปหรือไม่?
ตอบ: ได้ รองรับการประมวลผลแบบผสมของเครื่องกลึง 4- แกนในการจับยึดเพียงครั้งเดียว
ถาม: 4. เวลาในการจัดส่งคือเท่าไร?
ตอบ: รุ่นมาตรฐาน: 15–30 วัน
ถาม: 5. คุณให้บริการหลังการขาย-หรือไม่
ตอบ: ได้ เราให้บริการการติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการสนับสนุนระยะไกลตลอด 24 ชั่วโมง
