การแนะนำ

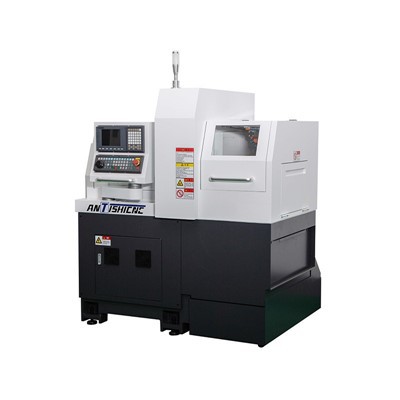

ความสะดวกในการใช้งานที่โดดเด่น: การตัดเฉือนเครื่องกลึงของ CNC สวิสพร้อมกล่องใช้งานโยกที่ปรับได้และ handwheel ภายนอกและตัวควบคุมความเร็วสูงและความแม่นยำสูง 10.4 นิ้วสามารถรับมือกับกระบวนการที่ซับซ้อนได้อย่างง่ายดาย ในแง่ของประสิทธิภาพความเร็วหลักและหลังแกนหมุนสามารถถึง 8000R/นาทีความเร็วของเครื่องมือพลังงานเรเดียลคือ 6000R/นาทีและ X2/Y1/Z1/Z2 แกนความเร็วการเคลื่อนไหวอย่างรวดเร็วถึง 30 มม./นาที

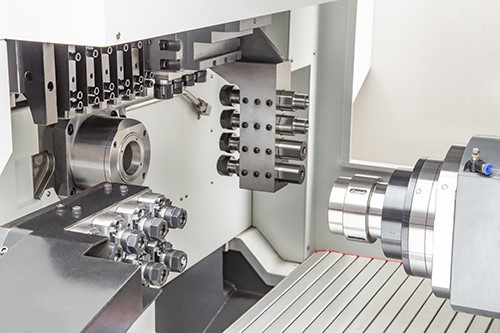

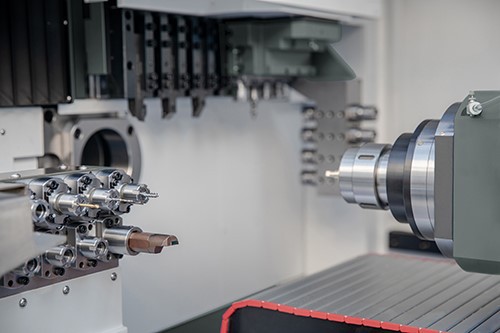

ระบบเครื่องจักรกลการกลึงของ CNC Swiss ได้รับการจัดวางอย่างดีรวมถึง 6 φ16 cutters วงกลมภายนอก, 4 ER20 Axial Machining Cutters และ 1 ER 20 + 3 ER16 Cutters Radial Power เพื่อตอบสนองความต้องการการประมวลผลที่หลากหลาย เครื่องมีน้ำหนัก 3750 กิโลกรัมและวัด 2960x1660x1920 มม. ตัวถังขนาดกะทัดรัดเหมาะสำหรับสถานการณ์การผลิตที่หลากหลายและเป็นตัวเลือกที่เหมาะสำหรับสาขาการผลิตที่มีความแม่นยำเช่นการแพทย์และอุปกรณ์อิเล็กทรอนิกส์

ป้ายกำกับยอดนิยม: CNC Swiss Lathe Lathe Machining, China CNC Swiss Lathe Machining Machining, ซัพพลายเออร์, โรงงาน

พารามิเตอร์ทางเทคนิค

ประเภทเครื่องจักร			SL326
ความสามารถในการประมวลผล	เส้นผ่านศูนย์กลางแท่ง machinable สูงสุด (มม.)		Φ32
	เส้นผ่านศูนย์กลางเจาะแกน (มม.)		Φ37
	machinable สูงสุด ความยาว (มม.)	แนะนำพุ่มไม้	2.5D (สูงสุด 80)
		พุ่มไม้คู่มือแก้ไข	310
	หลังแกนหมุนขนาดเส้นผ่าศูนย์กลางหนีบสูงสุด (มม.)		Φ32
	เส้นผ่านศูนย์กลางการขุดเจาะสูงสุดแกนหลัก (มม.)		Φ13
	เส้นผ่านศูนย์กลางการแตะสูงสุดของแกนหมุน		M12
	เส้นผ่านศูนย์กลางการขุดเจาะสูงสุดด้านหลัง (มม.)		Φ10
	เส้นผ่านศูนย์กลางการแตะสูงสุดของแกนหมุน		M10
	เส้นผ่านศูนย์กลางการขุดเจาะสูงสุดของรัศมี (มม.		Φ10
	เส้นผ่านศูนย์กลางการแตะสูงสุดของเครื่องมือเรเดียล		M8
	Back Live Tool Diameter การขุดเจาะสูงสุด (มม.)		φ8 (เลือก)
	ย้อนกลับเส้นผ่านศูนย์กลางการแตะสูงสุดของเครื่องมือถ่ายทอดสด		M6 (opt.)
ความสามารถเชิงกล	ความเร็วแกนหลัก (r/min)		8000 (คู่มือโรตารี่ Bush 6000)
	ความเร็วหมุนกลับ (r/min)		8000
	ความเร็วเครื่องมือเรเดียลสด (r/min)		6000
	กลับมาความเร็วของเครื่องมือสด (r/min)		6000 (0pt.)
	ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (m/นาที)		30 (X2/Y1/Z1/Z2)
			24(X1/Y2)
	แกนหมุนหลักเด้ง (มม.)		น้อยกว่าหรือเท่ากับ 0.002
	ทำซ้ำความถูกต้องของตำแหน่ง		น้อยกว่าหรือเท่ากับ 0.003
ระบบเครื่องมือ	0.D. เครื่องมือ		6(口16)
	เครื่องมือการตัดเฉือนตามแนวแกน		4 (ER20)
	เครื่องมือเรเดียลสด		1 (ER20) +3 (ER16)
	ผู้ถือเครื่องมือ Deep Hole		2 (ER16)
	เครื่องมือการตัดเฉือนด้านหลัง		4 (ER16)
	Back Live Tool		4 (ER16)
พลังงานมอเตอร์	แกนหลัก (kw)		6.3
	กลับด้านหลัง (kw)		4.2
	แกนไดรฟ์เชิงเส้น (kW)		1.1(X1/X2/Y1/Z1/Z2)
			1(y2)
	Radial Live Tool (kW)		1.1
	Back Live Tool (kW)		1
	ปั๊มน้ำหล่อเย็น (kW)		0.4
น้ำหนักเครื่อง (กก.)			3750
ขนาดของเครื่อง (l x w x h) (มม.)			2960x1660x1920

อุปกรณ์มาตรฐาน

การกำหนดค่า	การกำหนดค่าเครื่องเปลือย	ยี่ห้อ
ระบบ Dual Channel 10,4 นิ้ว	---	syntec
ล้อภายนอก	---	เชนเซน
เซอร์โวตำแหน่งสัมบูรณ์	---	syntec
ส่วนประกอบไฟฟ้า	---	ชไนเดอร์
แกนไฟฟ้า	รวม	จีน
ตัวเข้ารหัสแกนหมุน	รวม	syntec
แบริ่งแกนหมุน	รวม	NSK (ญี่ปุ่น)
นำเข้าสกรูบอลและ Guideway	รวม	PMI/THK
การมีเพศสัมพันธ์แบบเพลา	---	KTR (เยอรมนี)
ล็อคถั่ว	รวม	หยินช์ (ไต้หวัน)
อุปกรณ์ยึดแกนหมุนหลัก	รวม	จีน
อุปกรณ์ดิสก์เบรกแกนหมุนหลัก	รวม	จีน
อุปกรณ์หนีบแกนหมุนกลับ	รวม	จีน
อุปกรณ์บูล	รวม	จีน (ประเภท Spline)
โดยไม่ต้องใช้อุปกรณ์บูช	รวม	จีน
เครื่องมือเรเดียลสด	รวม	จีน
ด้านหลังอุปกรณ์ Blanking ด้านหน้าของแกนหมุน	รวม	จีน
สายพานลำเลียงชิ้นส่วน	รวม	เข็มขัดนำเข้า
เครื่องทำความเย็นน้ำมันแกนหมุน	รวม	ต่อต้าน
ระบบหล่อลื่น	ไม่มีปั๊มหล่อลื่น	Herg (ญี่ปุ่น)
ระบบทำความเย็น	ไม่มีปั๊มระบายความร้อน	A-ryung
ระบบนิวเมติก	รวม	Airtac
อุปกรณ์ไฟ LED	---	langrui
ไฟสัญญาณเตือนสามสี LED	---	อู๊ดเด็น
ยามที่ปิดล้อมอย่างเต็มที่	รวม	จีน
เว้นวรรคและสกรู	รวม	จีน
เครื่องมือสุ่ม	รวม	จีน
